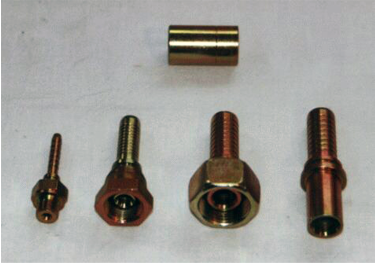

Bei den Anforderungen an den Schlauch ist die Armatur mit maßgebend. Standrdmäßig werden die Heizschlaucharmaturen in Automatenstahl bichromatisiert geliefert. Sonderarmaturen in V 2 A und V 4 A Stahl sind lieferbar sowie Armaturen aus Messing oder PTFE beschichtet.
Darüber hinaus können Heizschläuche mit Los- und Festflansch nach DIN und ASA geliefert werden oder mit Sonderarmaturen sowie mit beigestellten Armaturen.
Bitte beachten Sie, daß Armaturen eine Verengung des Schlauchdurchganges verursachent.
| DN(NW) |
Innendurchmesser der Armatur in mm |
| 4 |
2,5 |
| 6 |
4,1 |
| 8 |
6,0 |
| 10 |
7 |
| 12 |
10 |
| 16 |
12,5 |
| 20 |
16,0 |
| 25 |
20,1 |
| 32 |
27,5 |
| 40 |
31,5 |
V2 A = Werkstoff Nr. 1.4305 V4 A = Werkstoff Nr. 1.4571
Armaturen mit Innenbeschichtung PTFE oder PFA sind lieferbar. Bitte anfragen. Weitere Sonderarmaturen auf Anfrage lieferbar.
|
|
 |
| DN(NW) |
Gewinde / Zoll |
|
| 4 |
G1/8”-28 |
G1/4”-19 |
| 6 |
G1/4”-19 |
|
| 8 |
G3/8”-19 |
|
| 10 |
G3/8”-19 |
G1/2”-14 |
| 12 |
G1/2”-14 |
G5/8”-14 |
| 16 |
G3/4”-14 |
|
| 20 |
G1”-11 |
|
| 25 |
G1”-11 |
G1 1/4”-11 |
| 32 |
G1 1/4”-11 |
G1 1/2”-11 |
| 40 |
G1 1/2”-11 |
|
|
|
Universal-Dichtkegel überwurfmutter Zoll (BSP)
Bestell-Nr. 1-Stahl 3-V2A 5-V4A
|
| DN(NW) |
RSL |
RSS |
| 4 |
L-Reihe 6L |
S-Reihe 8S |
| 6 |
L-Reihe 8L |
S-Reihe 10S |
| 8 |
L-Reihe 10L |
S-Reihe 12S |
| 10 |
L-Reihe 12L |
S-Reihe 14S |
| 12 |
L-Reihe 15L |
S-Reihe 16S |
| 16 |
L-Reihe 18L |
S-Reihe 20S |
| 20 |
L-Reihe 22L |
S-Reihe 25S |
| 25 |
L-Reihe 28L |
S-Reihe 30S |
| 32 |
L-Reihe 35L |
S-Reihe 38S |
| 40 |
L-Reihe 42L |
|
|
|
Rohrstutzen leicht/schwehre Baureihe ffür Schneidring-Verschraubung
Bestell-Nr. 2-Stahl 4-V2A 6-V4A
|
| DN(NW) |
Gewinde DKL |
DKM |
DKS metr. |
| 4 |
12 x 1,5 |
|
|
| 6 |
14 x 1,5 |
|
18 x 1,5 |
| 8 |
16 x 1,5 |
|
20 x 1,5 |
| 10 |
18 x 1,5 |
|
22 x 1,5 |
| 12 |
22 x 1,5 |
|
24 x 1,5 |
| 16 |
26 x 1,5 |
|
30 x 2 |
| 20 |
30 x 2 |
30 x 1,5 |
36 x 2 |
| 25 |
36 x 2 |
38 x 1,5 |
42 x 2 |
| 32 |
45 x 2 |
45 x 1,5 |
52 x 2 |
| 40 |
52 x 2 |
52 x 1,5 |
|
|
|
Universal Dichtkegel überwurfmutter Metrisch leichte/schwere Baureihe
Bestell-Nr. 8-Stahl
|
| DN(NW) |
Gewinde |
| 4 |
7/16-20 UNF |
| 6 |
1/2 -20 UNF |
| 8 |
1/2 -20 UNF |
| 8 |
9/16-18 UNF |
| 8 |
5/8 -18 UNF |
| 10 |
9/16-18 UNF |
| 10 |
3/4 -16 UNF |
| 12 |
3/4 -16 UNF |
| 16 |
7/8 -14 UNF |
| 20 |
1 1/16 -12 UNF |
| 25 |
1 5/16 -12 UNF |
| 32 |
1 5/8 -12 UNF |
| 40 |
1 7/8 -12 UNF |
|
|
Nippel mit 74°-Konus JIC überwurfmutter UNF-Gewinde
Bestell-Nr. 8-Stahl
|
| DN(NW) |
Gewinde/Zoll |
Gewinde/metr. |
| 6 |
G 1/4" |
14 x 1,5 |
| 8 |
G 3/8" |
16 x 1,5 |
| 10 |
G 3/8" |
18 x 1,5 |
| 10 |
G 1/2" |
|
| 12 |
G 1/2" |
22 x 1,5 |
| 16 |
G 3/4" |
26 x 1,5 |
| 20 |
G 1" |
30 x 2 |
| 25 |
G1 1/4" |
36 x 2 |
| 32 |
G1 1/4" |
52 x 2 |
| 40 |
G1 1/2" |
|
|
|
Bundnippel flachdichtend überwurfmutter Metrisch/Zoll
Bestell-Nr. 9-Stahl
|
|
|
| |
| |
|
