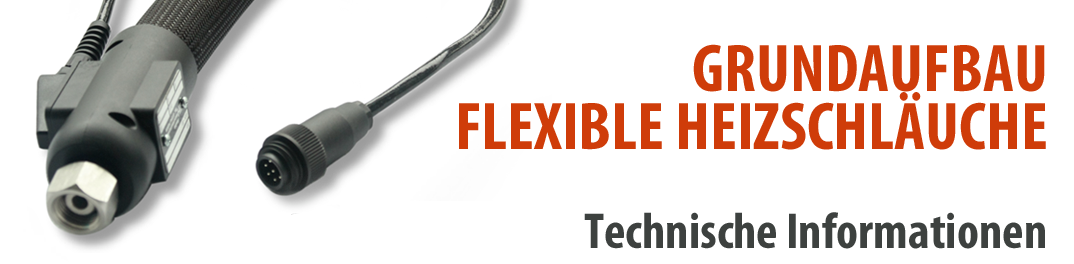

Standard Heizschlauch H1 H2 H3


  Grundaufbau



Grundschlauch   PTFE/FEP Innenschlauch mit extrem glatter Wandung,sodaß sich keine Partikel,die den Materialfluß stoppen,absetzen können. Die hohe Flexibilität sowie Druckbeständigkeit wird durch eine der Belastung entsprechende Anzahl Edelstahlumflechtungen erreicht.

Heizung   Auf die Edelstahlumflechtung des Druckschlauches wird das Heizelement in enger Steigung aufgebracht. Die Isolierung des Heizelementes kann je nach Ausführung des Heizschlauches aus PTFE oder Silikon bestehen. Alle Heizelemente sind nach VDE- Richtlinien feuchtigkeitsgeschützt und mit einem vernickelten Kupfergeflecht überzogen.

Fühler   Standardmäßig ist der Schlauch mit einem Fe-CuNi Thermoelement ausgestattet. Auf Kundenwunsch können Fühler NiCr-Ni,PT100 oder andre eingebaut werden. Standardmäßig werden alle Fühler isoliert.

Isolierung   Direkt auf das Heizelement werden je nach Ausführung eine bis mehrere Lagen Glasseidengewebe aufgebracht. Auf Kundenwunsch können auf dieses Glasseidegewebe Steuerleitungen aufgebracht werden. Darauf wird je nach Ausführung eine 10mm starke Elastomerschaum oder Silikonschaumisolierung aufgebracht.

Außenschutz   Standardmäßig wird ein aubriebfestes Polyamidgeflecht aufgebracht. Andre Materialen können auf Kundenwusch montiert werden.

Endabschlüsse   Können je nach Kundenwunsch als Silikon- oder Hartkappen ausgeführt werden. Der Kabelausgang erfolgt standardmäßig an einer Seite Richtung Schlauchmitte.

Allgemeines   Jeder Heizschlauch muß durch ein geeignetes Regelgerät überwacht werden um Schäden durch Überhitzung zu vermeiden. Bei Sonderschläuchen kann der allgemeine Aufbau vom Standard abweichen! Standard-Heizschläuche dürfen nicht in Ex-gefährdeten Bereichen eingesetzt, bzw. mit Ex-gefährdeten Medien betrieben werden.




DIN 4 6 8 10 12 16 20 25 32 40 50
100°C 80 100 120 140 160 200 260 330 380 440 550
200°C - 250°C 100 120 140 160 200 260 330 380 440 550 660
Außen mm ± 10% 40 40 40 45 45 50 50 55 60 70 85

Sonderleistungen und Spannungen auf Anfrage. Leistungstoleranz + 5% / - 10%
