![T1](img/ueberschrift_t1.png)
![T1 Schlauchtyp](img/grundschlauchtypen/t1.png)
Glatter PTFE-Schlauch mit einer Klöppellage Stahldraht, (1.4301) max. Betriebstemperatur 250°C
DN (NW) |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
Dynamischer Betriebsdruck in bar |
275 |
240 |
200 |
175 |
150 |
135 |
100 |
80 |
Statischer Betriebsdruck in bar |
440 |
385 |
320 |
280 |
240 |
215 |
160 |
130 |
Mindestradius in mm |
50 |
75 |
100 |
120 |
135 |
160 |
200 |
250 |
![T1](img/ueberschrift_t2.png)
![T1 Schlauchtyp](img/grundschlauchtypen/t2.png)
Glatter PTFE-Schlauch mit zwei Klöppellagen Stahldraht, (1.4301) max. Betriebs-Temperatur 250°C
DN (NW) |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
Dynamischer Betriebsdruck in bar |
275 |
250 |
225 |
200 |
175 |
150 |
130 |
70 |
50 |
Statischer Betriebsdruck in bar |
440 |
400 |
360 |
320 |
280 |
240 |
210 |
95 |
65 |
Mindestradius in mm |
75 |
100 |
120 |
135 |
160 |
200 |
250 |
500 |
850 |
![T1](img/ueberschrift_t3.png)
![T1 Schlauchtyp](img/grundschlauchtypen/t3.png)

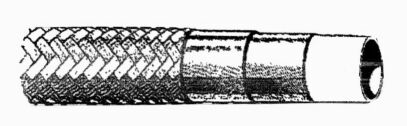

Glatter FEP-Schlauch mit zwei Wickel- und einer Klöppellage Stahldraht, max. Betriebstemperatur 200°C,
DN 8 bis 25 in PTFE möglich
(max. 250°C)
DN (NW) |
8 |
10 |
12 |
16 |
20 |
25 |
Dynamischer Betriebsdruck in bar |
375 |
340 |
325 |
300 |
265 |
210 |
Statischer Betriebsdruck in bar |
600 |
540 |
515 |
480 |
420 |
335 |
Mindestradius in mm |
85 |
110 |
140 |
175 |
205 |
240 |
Prüfdruck |
2 x dynamischer Betriebsdruck |
Berstdruck |
4 x dynamischer Betriebsdruck |
Temperatur-Korrekturfaktor |
Angegebene Drücke bei 20 - 50°C
Bei 100°C x 0,9 200°C x 0,8 °C 250°C x 0,6
|
DN (NW) ixa in mm |
4 * 6 |
6 * 8 |
8 * 10 |
10 * 12 |
12 * 14 |
Betriebsdruck in bar |
18 |
13 |
10 |
8 |
6 |
PTFE-Seelen wurden in Vacuum bei 250°C bis 8 m bar geprüft
|
|
|
|
|
